Hypertronics连接器 MHD/MDD/MDP 系列

发布时间:2021-04-07 17:28:13     浏览:1304

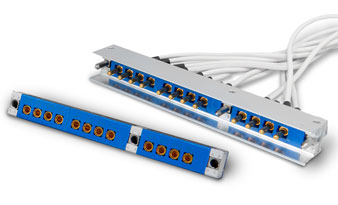

Hypertronics MHD系列连接器是高密度PCB连接器,由信号、电源和同轴连接器组成。在商业航空和航天应用的最恶劣环境中,Hypertronics MHD系列连接器的设计能够承受高水平的冲击和振动。

Hypertronics连接器MHD连接器配有信号和he 807腔体作为电源和同轴触点。由于触点直径为0.5 mm,该系列可提供52400个直通、表面安装的引线块和直角终端形式的信号触点,并可支持多达32个电源或同轴触点(触点直径2.00)。金属盖能带来高水平的抗冲击和抗震性能,消除接触磨损,从而提高系统的可靠性,降低磨损率,避免系统故障停机。Hypertronics连接器的MHD连接器通过ESA认证。

Hypertronics连接器MDD金属外壳连接器有100触点和200触点配置。

Hypertronics连接器MDP塑料外壳连接器仅提供200触点配置。由于采用了单插座型进行研发,降低了供应链成本,缩短了装配时间。因此,MDP系列的设计形成了一个经济的解决方案。

深圳市利来国国际网站创展科技有限公司,授权代理销售Hypertronics连接器产品,欢迎咨询。

详情了解Hypertronics请点击:/brand/75.html

或联系我们的销售工程师:0755-83642657   QQ: 2295048674


配置

排数/路数

4

间距

1.905正方形栅格,HE807腔体

触头位置

52400

触头终端

直角穿板焊接、直通穿板焊接、SMT

标称电流

3 A信号电流,15 A电源电流

标称针脚直径

0.5, 2

资质鉴定

ESA-ESCC 3401/065

机械和环境规范

插拔次数

5000

拔出力

小于或等于0.5 N

温度范围

-55℃至+125



材质与终饰

绝缘子

邻苯二甲酸二烯丙酯UL94 VO (MHD/MDD)LCP热塑性塑料(MDP)

框架

铝合金(MHDMDD

触头

铜合金

触头镀层

+

导件

黄铜+镍或不锈钢



电气

触头直径

信号:0.50 mm
电源 ?2mm

触头阻抗

信号:小于或等于12毫欧姆
电源:小于或等于2毫欧姆

Current Rating

信号:3A
电源:15A

额定电压

200V



推荐资讯

  • Fischer军用圆形连接器
    Fischer军用圆形连接器 2024-03-07 08:54:33

    Fischer Connectors 拥有创新技能,能够抓住数字技术的军事优势,在加速的军队时间表上工作的敏捷性,以及在设计和制造中对细节的严格关注,以满足最严格的军队要求。   Fischer制造的军用连接器结合了高性能连接解决方案所需的坚固性和密度,可在现场管理数据、信号和电源。Fischer Connectors 的系列在 AWG 22 上提供高达 10 安培的电流,可为您提供快速为坚固耐用的设备充电所需的大电流。 此外,我们的军用连接器经过精心设计,符合 MIL-SPEC 标准,因此它们可以与其他军用连接器互配,并且可以轻松集成到军用设备中。

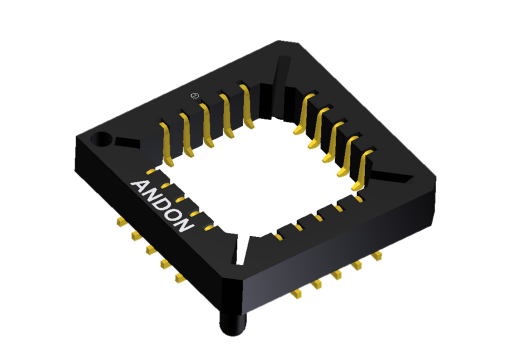

  • ANDON图像传感器插座Pyramid Semiconductor
