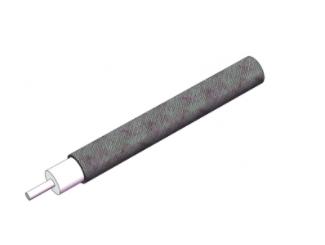

EZ Form半刚性电缆M17/130-00012

发布时间：2022-09-02 17:06:17     浏览：1613

EZ Form半刚性电缆相同MIL-DTL-17标准并列在美国国防后勤局的合格产品名录上。EZ Form多元化27QPL包括直径为的电线电缆0.034、0.047、0.086、0.141和0.250铜和铝护套电缆。可以提供无镀层或镀银、锡或锡铅镀层。

EZ Form提供27根满足MIL-DTL-17铜和铝保护套半刚性电缆的要求。M17/130-00012电线电缆满足甚至超过Mil多种尺寸和饰面板多种选择。

为防止氧化，建议把M17/130-00012保存在原封装中，并保存在干燥温度控制环境中直到应用。

美国EZ Form是一家TPC电缆线制造厂商，成立于1984年，具有AS9100D航空航天质量认证体系，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

深圳市利来国国际网站创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

详情了解EZ Form Cable产品请点击：/brand/78.html

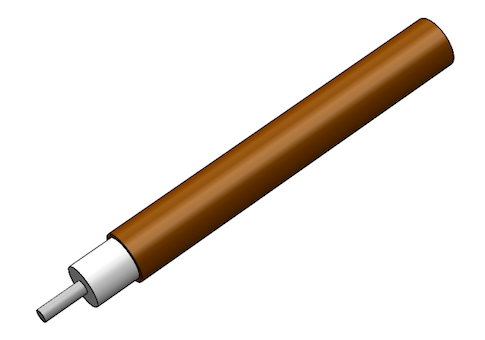

 1 (8).jpg

方面

单位

M17/130-00012 版本
F2

外导体直径

In

.141*

mm

3.58*

中心导体直径

In

0.0362

mm

0.92

介电直径

In

0.1175

mm

2.98



材料


外导体

铜

外导体电镀

银

电介质

聚四氟乙烯

中心导体

SPCW

符合 RoHS 标准

YES



机械特性



温度范围 °C

°C

-40 至 +125

内弯曲半径（最小）

In

0.25

mm

6.35

重量

lbs / 100ft

3.51

kg / 100m

5.22



电气特性**



标称阻抗

Ohms

50.0 +/- 1.0

传播速度

-

69.5%

屏蔽效能

D b

>165

耐电压

VRMS @ 60 Hz

5000

连续工作电压

VRMS MAX

1900

最大工作频率

GHz

20

衰减
（db / 100 Ft 典型值）

0.5GHz

8

1.0GHz

12

5.0GHz

29

10.0GHz

45

18.0GHz

65.5

26.5GHz

N/A

40.0GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A

功率（Watts Cw
@ 20 °C，最大值）

0.5GHz

600

1.0GHz

450

5.0GHz

180

10.0GHz

120

18.0GHz

83

26.5GHz

N/A

40.0GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A
