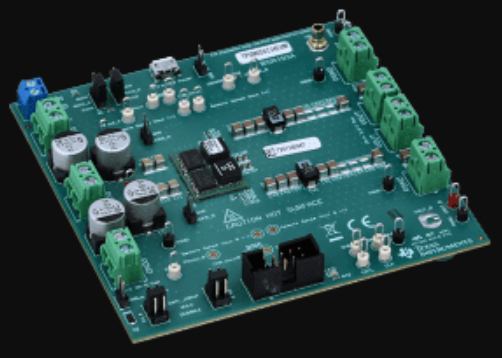

TI德州仪器TPSM8D6C24是款高宽比集成、有利于应用的非隔离式DC/DC降压电源模块。TPSM8D6C24提供两个单独的35A输出或单独堆叠两相70A输出。能够将两个模块实现堆叠，以取得一个4相140A输出TPSM8D6C24能够从外部5V电源超速驱动内部5VLDO，并实现较低的输入电压范围下降至2.95V，提高转换器效率。

TPSM8D6C24电源模块使用特有的稳固频率与输入前馈和可选择的内部补偿器件的电流模式控制，以尽可能减少尺寸，提高在普遍的输出电容稳定性能。

TPSM8D6C24具备1MHz时钟支持的PMBus接口为转换器配备提供一个方便和标准化的数字接口，并且能够监管输出电压、输出电流和内部芯片温度等主要参数。对故障条件的响应可编程为重新启动、锁存或忽略，具体取决于系统要求。堆叠设备之间的背道通信使所有的TPSM8D6C24转换器能够为一个输出轨供电系统，以互享一个地址，优化了系统软件/固件设计。输出电压、开关频率、软启动时间和过电流故障限制值等主要参数还能通过BOM实现可选配备，不需要PMBus通信，兼容无程序通电。

特征

?4.25V至16V，PVIN连接至AVIN与内部的LDO

?2.95V至16V，PVIN和AVIN双电源，或VDD5上的外部偏置电压范围

?集成MOSFET、电感器等基本无源器件

?具备可选内部补偿峰值电流模式控制

?通过管脚衔接实现的输出电压范围在0.5V至3.6V

?0.25V至3.6VPMBus?VOUT_COMMAND范围

?普遍的PMBus命令集，可遥测VOUT、IOUT和内部裸片温度

?通过内部报告分压器实现差分遥感，可检测到低于1%的VOUT误差值

?–40°C至+125°CTJ

?通过PMBus实现AVS和裕量调整

?多功能选择(MSEL)管脚，采用管脚衔接编程PMBus初始值

?多个可选工作频率范围：275kHz至1.1MHz

?频率同步输入/同步输出

?适用预偏置输出

?16mm×20mm×4.3mm59管脚MOW封装

?使用TPSM8D6C24并借助WEBENCH?Power Designer创建定制设计

应用

?数据中心交换机、机架服务器

?有源天线系统、远程控制射频和基带模块

?自动检测设备、CT、PET和MRI

?ASIC、SoC、FPGA、DSP内核和I/O电流电压
