AD4110-1模数转换器ADI

发布时间：2023-08-09 16:58:24     浏览：2806

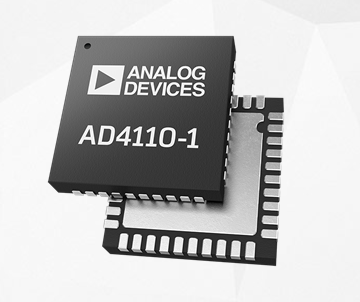

ADI晶圆AD4110-1是款完整的单通道通用型输入模数前端，主要用于需要传感器种类灵敏性的工业生产控制系统。

AD4110-1高压输入可利用软件充分配备为电流或电压信号，并允许相互连接到所有的标准工业模拟信号源，例如±20mA、±4mA至±20mA、±10V以及所有热电阻类型。能够为回路电源的电流输出传感器具备现场开关电源。AD4110-1包括一系列适用于电阻温度检测器(RTD)传感器和其它电阻传感器的偏置电流源。AD4110-1集成化全差分智能控制增益值放大器(PGA)具备0.2至24相互间的16种增益值设置。

AD4110-1高电压输入能够编程通过在电流电压模式或电流系统下通电。当编程为电流模式时，即便在没有系统开关电源模块的情况之下，特殊的输入电路系统架构也能为环线电流具备线路。

AD4110-1具备内部前端检测功能性，以标识过压、欠压、引路、过电流和超温状况。高压输入具备过热保护、过电流限制和过电压保护。

AD4110-1集成化高精密24位Σ-Δ模数转换器(ADC)，具备5SPS至125kSPS的转换速率，并且具有50Hz和60Hz噪声抑制功能性。


应用领域

过程管理和工控自动化

远程控制和分布式控制系统

仪表设备和测量

传感器和数据采集系统

特征和优势

2个软件智能控制输入端子

电流高至±20mA

电压高达±10V

热电阻

热电阻

替代目前的3端子解决方案

适用于回路供电系统电流传感器的现场开关电源

高压输入过电压保护高至±30V

内部电流检测电阻

可选择这种外部电流检测电阻

即便没有开关电源，电流限制输入

超范围和引路检测检测功能性

迅速高效的输出数据速率：5SPS至125kSPS

62kSPS时16个无噪声位

2.5kSPS时18个无噪声位

50SPS/60SPS时有20个无噪声位

同时控制50Hz和60Hz

适用于配置和检测的串行通信

4线端口与SPI?、QSPI ?、MICROWIRE?和DSP兼容模式

开关电源：±12V至±20V，+5V

操作温度：?40°C至+105°C

封装形式：40管脚、6mm×6mmLFCSP

ADI公司拥有全球最佳的模拟芯片技术，同时拥有品类丰富的芯片设计专利，其晶圆产品常被用于高可靠性产品封装。深圳市利来国国际网站创展科技有限公司，优势渠道提供ADI晶圆产品Waffle,专业此道，欢迎合作。

详情了解ADI晶圆请点击：https:/brand/68.html
