Statek双端音叉力传感器
发布时间:2024-01-03 08:57:42 浏览:2420
Statek使用光刻和化学研磨方法设计和制造石英晶体谐振器已有50多年的历史,并应用这种专业知识和能力,现在提供双端音叉(DETF)力传感器,如图1所示。
图1:Statek的DETF力传感器的图片
DETF力传感器的谐振频率是其尺寸、电极结构和施加的力的函数。压缩或拉伸传感器会导致相应的频率变化,如图2所示。一旦校准,测量频率的变化就会得到所施加的力。

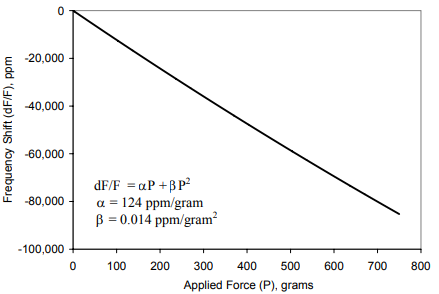

图2:施加力导致频率相应变化的例子
由于DETF力传感器基于频率原理工作,因此它们不受振幅噪声以及传感器频率以外频率的噪声的影响。因此,系统中的信号可以在全振幅下工作,从而避免了通常困扰低电平测量的噪声。
石英力传感器与其他力传感技术相比,具有灵敏度高、体积小、质量低、性能稳定等优点。我们可以定制传感器的尺寸,以适应您的应用。
应用程序:
加速度计,见图3。
压力传感器,见图4。
图3:一种加速度计的截面。加速度由两个晶体之间的频率差决定。
图4:压力传感器或刻度原理图。施加力与频移成正比。
特性:
对施加的力高度敏感的
小尺寸
基于频率原理操作
高信噪比
低老化
专为客户特定的应用
