BNC750型50MHz脉冲延迟发生器

发布时间：2024-02-12 16:03:33 浏览：1232

BNC 750 型 50 MHz 脉冲和延迟发生器采用微型封装，提供 4 个(或 8 个选项)独立的延迟脉冲。可通过100 ps分辨率和低于50 ps RMS的通道间抖动进行长达10秒的延迟进行编程。 SMB输出可提供1.5 V至5 V可调至50 Ω(或3V至10V至高阻)的上升时间，上升时间为1 ns。脉冲幅度、极性和脉冲宽度可在每个输出通道上独立调节。750 型还提供两个输入或三个内部同步定时器(可在 0.1 Hz 至 50 MHz 范围内调节)或软件命令，用于触发所有选定的延迟通道。任一触发速率都可以设置为单次或重复。

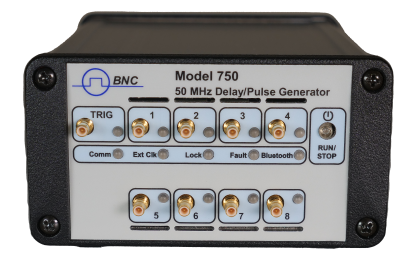

BNC750型50MHz脉冲延迟发生器

该发生器具有内部 100 MHz TCXO 时钟基准，还接受 10 MHz 至 240 MHz 正弦波或方波的外部时钟基准。750 型可通过 USB 或以太网 (LAN) 进行远程控制。该脉冲发生器非常适合同步皮秒激光系统(PLS)的所有设备。在此应用中，延迟发生器的“时钟输入”通过O/E(光电转换器)接收来自激光振荡器的参考信号(例如80 MHz)，延迟发生器提供在“时钟输入”上同步的单个或重复脉冲(在延迟、幅度、极性和脉冲宽度方面进行调整)，抖动非常低。从延迟发生器4 GPIO在软件控制下允许命令到激光系统的低频设备进行安全或控制。

规格参数：

通道：4 或 8 个独立通道
分辨率：100 ps
频率：0.1 至 50MHz
通道抖动：50 ps
脉冲幅度：1.5 至 5 V 至 50 Ω（或 3 至 10V 至 Hi-Z）
外部参考时钟：10MHz 至 250MHz

应用：

精密脉冲应用
ATE应用
皮秒激光系统定时控制
高精度定时
组件测试/QC
脉冲拾取

渠道	4 或 8 个独立的延迟输出
延迟范围	0 至 100 秒
延迟解决	100 电源
信道抖动（RMS）	< 50 ps + 延迟 x ^10e-7
准确性	< 500 ps + 延迟 x ^10e-6
时基	100 MHz，±5 ppm 稳定性
外部触发速率	高达 50 MHz，带预分频器，插入延迟< 85 ns
内部触发速率	三个内部定时器：0.1 Hz 至 50 MHz（10 秒至 20 ns），步长为 5 ns
脉冲幅度	1.5 V 至 5 V 至 5 V（50 Ω，10 mV 分辨率）
上升和下降时间	1 ns/1 ns 至 50 Ω
脉冲宽度	10 ns 至 10 s，5 ns 分辨率
脉冲极性	高电平有效或低电平有效
爆裂	1 至 1 000 000 000，可调周期 5 ns 分辨率
多路复用	任何通道组合都可以被 OR 连接到所有输出
连接器	中小型企业
外部参考时钟	10 MHz 至 240 MHz，可调，步长为 500 kHz
门（或第二触发）	高电平有效、可调门限、正斜率、速率< 10 MHz
接口	USB 转 UART，10/100Mb/s LAN
操作系统	Windows 或 Linux
电源	标准USB或外部电源
功耗	2.5 W 至 15 W（取决于选件和配置）
尺寸（宽 x 高 x 深）	4.25 英寸 x 2.3 英寸 x 5.1 英寸

运输尺寸	18x12x9 英寸
装运重量	5 磅
