LS26VPS/VNS新型JFET压控电阻器Linear Systems
发布时间:2024-02-17 09:30:41 浏览:1533
Linear Systems 扩展了其 JFET 压控电阻器 (VCR) 系列,用于基于 IC 的器件的低功耗电路。JFET压控电阻器系列新增的两款产品包括LS26VNS单N沟道JFET VCR和LS26VPS单P沟道JFET VCR。N 和 P 沟道版本均由相同的芯片几何形状制成,因此具有互补性。它们是现有VCR11N双N通道的补充。将VCR用于压控放大器或压控增益系统的优点包括:
· 基于 VCR 的设备以较低的电压和功耗运行,使电池供电系统的使用寿命显著延长。
· VCR JFET可与低功耗运算放大器配合使用,为电压控制增益系统提供低功耗解决方案。
对于 LMV358 或 TLC272 等低压运算放大器,VCR JFET 用于在极低的电源电压(如 +/- 2 V、+ 5 V,甚至低至 3.3 V)的单个电源下执行电压控制增益。当JFET VCR包含低电压、低功耗运算放大器时,电路可以设计为非常低功耗。例如,将LSK389A用作这些低压电路的VCR。
匹配的JFET VCR(VCR11N或LSK389A)可以提供两个相同的电压控制增益通道,其中两个通道的控制电压跟踪。这可用于立体声音频信号衰减器。
典型的有源压控放大器消耗更多的电流,并且需要更高的最小电源电压,专用电压控制放大器集成电路至少需要 +/- 4 伏。
包括J177在内的P沟道JFET可以设计为具有单个A电源的VCR电路。例如,P沟道JFET VCR电路非常适合正电源电压,因为它对栅极的控制电压也是正电压。
LS26VNS N 沟道单 JFET VCR 具有漏源电阻,该电阻由施加到高阻抗栅极端子的直流偏置电压 (VGS) 控制。当VGS = -1.0V时,最小RDS为14 Ω。当VGS接近时,-6.0V RDS的夹断电压迅速增加到最大值,即RDS = 38 Ω。
LS26VPS P 沟道单 JFET 压控电阻器具有漏源电阻,该电阻由施加到高阻抗栅极端子的直流偏置电压 (VGS) 控制。当VGS = 3.0V时,最小RDS为20 Ω。当VGS接近7.5V的夹断电压时,RDS迅速增加到最大值或RDS = 50 Ω。
特征描述:
LS26VNS(N 通道单通道)
RDS(on) 14-38欧姆
BVgss 30 伏

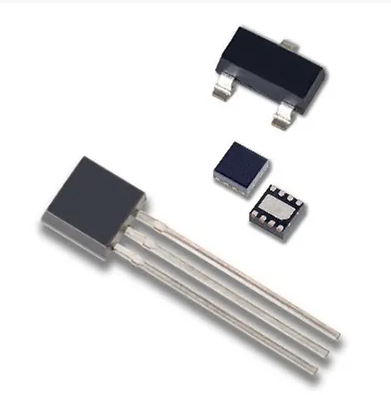

TO-92 3L、SOT-23 3L、DFN 8L、裸片
LS26VPS(P 通道单通道)
RDS(on) 20-50欧姆
BVgss 30 伏
TO-92 3L、SOT-23 3L、DFN 8L、裸片
应用:
可变增益控制
压控振荡器
信号衰减器
音乐效果应用
自适应模拟滤波器
自动增益控制电路
时钟发生器
压缩机
静电计
能量收集器
扩展器
助听器
调光器
调制 器
搅拌机
人工神经网络
可编程增益放大器
相控阵
锁相环
相控调光电路
相位延迟和提前电路
可调谐滤波器
可变衰减器
压控多谐振荡器
波形发生器
