EZ-62-18-TP半刚性同轴电缆EZ Form

发布时间：2024-05-28 09:09:49 浏览：1063

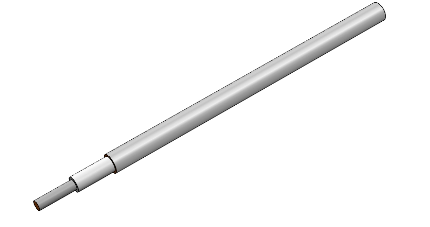

EZ-62-18-TP型.062”同轴电缆是EZ Form一种直径为0.0620英寸、标称阻抗为18Ω的半刚性铜线。其主要特性包括：

　　- 尺寸: 中心导体直径0.0320英寸，介电直径0.0490英寸，导体外径0.0620英寸。

　　- 材料: 中心导体为SPCW公司生产，介电材料为聚四氟乙烯，外导体为铜，外导体镀覆材料为锡，符合RoHS规范。

　　- 机械特性: 工作温度范围-55至+125摄氏度，最小内弯折半径0.125英寸，重量0.90克每100英尺。

　　- 电气特性: 标称阻抗18.0Ω，阻抗偏差±3.0Ω，衰减69.50%，屏蔽效果>165分贝，耐压2000VRMS在60Hz，连续工作电压800VRMS，最大工作频率65GHz。

　　衰减(dB/100 FT @频率)：

　　- 0.5千兆赫兹: 32.3 分贝

　　- 1.0千兆赫兹: 44.7 分贝

　　- 2.0千兆赫兹: 63.9 分贝

　　- 5.0千兆赫兹: 99 分贝

　　- 10.0千兆赫兹: 144 分贝

　　- 18.0千兆赫兹: 199 分贝

　　- 26.5千兆赫兹: 240 分贝

　　- 30.0千兆赫兹: 263 分贝

　　- 40.0千兆赫兹: 302 分贝

　　- 50.0千兆赫兹: 400 分贝

　　功率(瓦 CW @20℃)：

　　- 0.5千兆赫兹: 66.5 瓦

　　- 1.0千兆赫兹: 47.1 瓦

　　- 2.0千兆赫兹: 31.8 瓦

　　- 5.0千兆赫兹: 20.5 瓦

　　- 10.0千兆赫兹: 13.9 瓦

　　- 18.0千兆赫兹: 10.7 瓦

　　- 26.5千兆赫兹: 8.8 瓦

　　- 30.0千兆赫兹: 8.0 瓦

　　- 40.0千兆赫兹: 6.8 瓦

　　- 50.0千兆赫兹: 6 瓦

　　该电缆适用于各种环境条件下的高质量信号传输应用，建议保存在原包装中，并储存在干燥的室温或较凉爽的环境中。
