M3018调谐器Focus Microwaves

发布时间:2024-05-29 09:13:18     浏览:1860

  Focus Microwaves推出的M3018调谐器是Delta系列中的一款机电调谐器,专为高频率晶圆测量设计。该调谐器的频率范围为1.8至30GHz,采用3.5mm连接器类型,高VSWR为50:1,谐波调谐范围为10:1-100:1,最大功率为47W(CW),重复性为-40/-50dB,重量为27磅,长度为20.6英寸。

M3018调谐器Focus Microwaves

ModelFreg.Range
(GHz
Connector
Type
VSWRMaximum Power**
(W,CW)
Repeatability
(min,dB/typical,dB)
Weight
(lbs)
Length
(in)
High VSWR*Harmonic tuning
M30181.8-303.5mm50:110:1-100:147-40/-502720.6

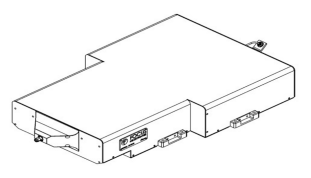

  该调谐器采用低剖面结构,专为在晶圆上进行负载拉测量优化设计,可放置在晶圆周边,与探针尖端和调谐器之间实现直接连接,消除所有可能的插入损耗。这种革命性的调谐器设计使工程师能够实现理想的调谐范围,并将调谐器的占地面积和重量显著减少。

  DELTA调谐器默认配置为DUT侧公连接器和Source/Load侧母连接器,也可以根据客户需求提供不同的配置。产品尺寸为长度20.602英寸,宽度13.009英寸,高度3.342英寸。

  这款调谐器适用于需要高精度、高重复性和大调谐范围的高频应用场景。
