MTI-Milliren412系列TCXO温补晶振

发布时间：2024-07-10 09:05:39 浏览：421


　　MTI-Milliren412系列TCXO(温度补偿晶体振荡器)是一款高性能的晶振产品，具有以下特点和规范：

　　特征

　　环保标准：符合RoHS标准，确保产品环保无害。

　　宽温度稳定性：在宽温度范围内具有严格的稳定性，适用于各种环境条件。

　　频率调节：提供电压控制和内部微调器，用于电动频率调节。

　　输出选项：削波正弦波输出或HCMOS/TTL兼容，具有低相位噪声。

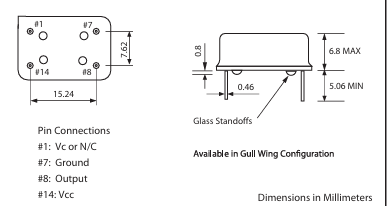

　　封装：采用14引脚DIP兼容封装，符合工业标准。

　　规范

　　频率范围：1.5 MHz 至 40 MHz。

　　电源电压：支持5 V ± 5% 和 3.3 V ± 5%。

　　输入电流：HCMOS/TTL兼容时，频率在1.5 MHz 至 9.999 MHz时最大20 mA，10 MHz 至 40 MHz时最大30 mA;削波正弦波输出的最大值为5 mA。

　　频率稳定性：与温度的关系为±1 ppm至±5 ppm，具体取决于温度范围。

　　温度范围：支持多种温度范围，如0°C至70°C，-40°C至85°C等。

　　频率与电压的关系：±最大0.3 ppm / Vcc ± 5%。

　　频率与负载的关系：±最大0.3 ppm / ±2 pF。

　　老化：在25°C时，每年最大±1.0 ppm。

　　相位噪声：-145 dBc/Hz(1kHz)。

　　电气调谐

　　可控频率选项：电压控制时，最小±5 ppm。

　　控制电压：Vcc = 5 V时为2.5±2.0 V;Vcc = 3.3 V时为1.65±1.5 V。

　　可凝固性：25°C时，5.0V部分为2.5±0.5 V DC，3.3V部分为1.65±0.4 VDC。

　　正弦波输出

　　非谐波杂散：-50 dBc(10 MHz 最大值)。

　　谐波失真：-20 dBc(最大值，10 MHz)。

　　输出负载：50欧姆用于纯正弦波;10 kOhms/10 pF(削波正弦波)。

　　输出波形：正弦波或削波正弦波。

　　输出电平：最小值0 dBm - 正弦波;1.0Vp-p 最小值 - 削波正弦波。

　　HCMOS/TTL输出

　　输出负载：最大10 TTL 或 15 pF HCMOS。

　　逻辑电平：TTL：最小2.4V / 最大0.4V;HCMOS：最小0.9Vcc / 最大0.1Vcc。

　　上升/下降时间：最大10 ns。

　　占空比：没有三态时为60/40%;没有三态时为55/45%。

　　MTI-Milliren412系列TCXO温补晶振适用于需要高稳定性和低相位噪声的应用，如通信设备、测试仪器和精密计时系统等。
