Glenair MWDM2L-15PBRR3T-.110-513直角通孔印刷电路板连接器

发布时间：2024-11-04 10:03:13 浏览：1078

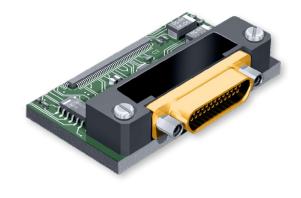

Glenair Micro-D MWDM-BR 型直角通孔印刷电路板连接器

　　Glenair Micro-D MWDM-BR 型直角通孔印刷电路板连接器，其主要特点和技术规格如下：

　　产品特点：

　　1. 高性能：连接器采用镀金的 TwistPin 触点，保证最佳的电气性能。PCB 焊脚直径为 0.020 英寸(0.51 mm)，建议采用镍镀层或阳极壳体以获得最佳使用效果。

　　2. 焊接：端子已涂锡(Sn60/Pb40)，便于焊接;符合 RoHS 要求的镀金端子也可选。

　　3. 背面安装：可通过面板安装，最大厚度可达 0.125 英寸(3.18 mm)。如需背面面板安装插座，可进行定制。

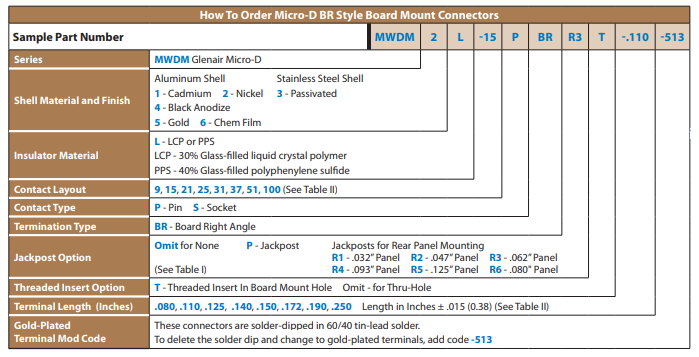

　　订购指南：

　　系列：MWDM Glenair Micro-D 系列

　　外壳材料和表面处理：提供铝合金和不锈钢两种外壳，表面处理可选镉、黑色阳极、镀金等。

　　绝缘材料：LCP 或 PPS 材料，具有较高的耐热性。

　　接触类型：焊接型(BR 型 - 板端直角)

　　端接选项：提供不同的面板安装插座选择，包括标准插座、背面面板安装插座等。

　　产品尺寸：

　　- 提供多种布局，从 9P 到 1005P(引脚数)。

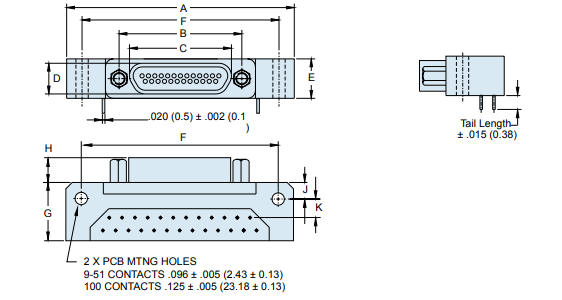

　　- 尺寸详细信息如图所示，包括接触间距、安装孔直径和其他关键尺寸参数。

MWDM Glenair Micro-D 系列尺寸图

　　性能规格：

　　额定电流：3A

　　绝缘电阻：5000 MΩ(在海平面)

　　接触电阻：8 MΩ以下

　　操作温度：-55°C 到 +150°C

　　振动和冲击：设计可承受 50g 冲击和 20g 振动

　　材料和表面处理：

　　外壳：铝或不锈钢

　　绝缘子：LCP 或 PPS

　　插针：铜合金，镀金或镀镍处理

　　这款产品适用于需要高性能、小型化且具有良好环境适应能力的电路板连接场景，尤其在航空航天和高可靠性电子设备中有广泛应用。Glenair连接器是全球知名的高端品牌，广泛应用于航天航空、军用、舰载、精密制造等场合。深圳市利来国国际网站创展科技有限公司，授权代理销售Glenair产品，并提供技术支持。欢迎咨询。
