PDI V29-T-25000X-C-B-B-3-R-X压控晶体振荡器VCXO

发布时间：2024-11-11 09:39:07 浏览：2600

　　PDI VC29 系列电压控制晶体振荡器(VCXO)，它提供了在苛刻环境下的精确频率输出，适用于需要低噪声、低抖动和高振动环境下高性能的应用场景。以下是产品的主要规格和特性：

　　产品概览

　　外形尺寸：14.001 x 9.10W x 4.70H (mm)

　　频率范围：0.7500 MHz 至 160.0000 MHz

　　输出模式：TTL/CMOS 或 LVCMOS

　　频率稳定性：±25 ppm、±50 ppm 或其他定制选项

　　工作温度：-40°C 到 +85°C，可选 0°C 到 +70°C

　　供电电压：3.3V 或 5.0V

　　封装：带卷轴的封装，适合自动化生产

　　关键性能参数

　　1. 频率调整：支持 ±50 至 ±150 ppm 的绝对调频范围(控制电压 0.5 至 4.5V)。

　　2. 噪声特性：在典型频率 38.4 MHz 下，1 kHz 偏移时的相位噪声为 -112 dBc/Hz，10 kHz 偏移时为 -140 dBc/Hz。

　　3. 启动时间：最大 10 ms。

　　4. 输出电压水平：根据高低电平范围，最高输出可达 Vcc 的 90%。

　　5. 电流消耗：频率低于 30 MHz 时为 25 mA，高于 70 MHz 时为 60 mA。

　　引脚定义与封装

　　该产品有 4-引脚和 6-引脚两种配置，具体引脚分配如下：

　　4-引脚配置：电压控制、接地/外壳、输出、供电电压。

　　6-引脚配置：除了4-引脚的基础功能外，还包括禁用功能(Tri-state)。

　　包装和机械特性

　　使用黑色导电聚苯乙烯材料进行包装。

　　每一卷包含相应的规格贴片，满足 EIA-481 标准的要求，支持自动贴片机操作。

　　包装带宽 24 毫米，孔距精度为 ±0.008 英寸，确保包装的可靠性和定位精度。

　　认证

　　该产品符合 RoHS 和 REACH 标准，环保无害，并且符合 ISO-14001 质量管理体系。

　　应用场景

　　PDI VC29 系列适合高精度、抗干扰要求较高的场景，比如通信设备、精密仪器、工业自动化设备等。

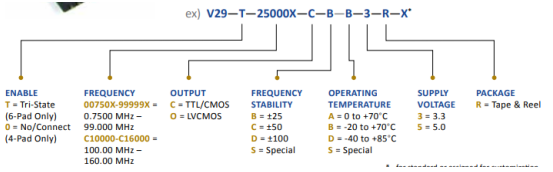

订购指南：

PDI V29-T-25000X-C-B-B-3-R-X压控晶体振荡器VCXO 订购指南

更多Wi2Wi（PDI）晶振晶体相关产品信息可咨询利来国国际网站创展。

相关推荐：

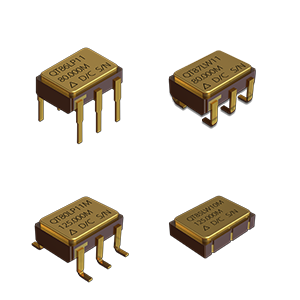

Wi2Wi(PDI)恒温晶体振荡器OCXO
