Glenair MWDM5L-31PCBRR2T-.180-513直角通孔印刷电路板连接器

发布时间：2024-11-12 09:28:46 浏览：341

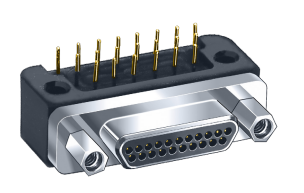

　　Glenair公司的Micro-D MWDM-CBR系列连接器是高性能的直角通孔印刷电路板连接器，专为需要紧凑、可靠连接的应用而设计。这些连接器以其出色的电性能和耐用性而闻名，适用于各种工业和军事应用。

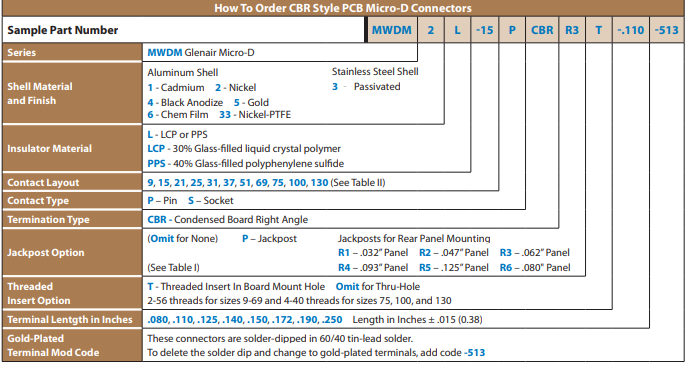

订购指南：

Micro-D MWDM-CBR系列连接器订购指南

　　核心特性

　　镀金TwistPin接触件：提供最佳的连接性能。

　　PC尾直径：0.020英寸，确保与电路板的兼容性。

　　镀层选项：包括镍镀层和镉镀层，以提高耐腐蚀性和耐磨性。

　　焊浸式端子：涂有Sn60/Pb40锡铅焊料，确保最佳的焊接性。同时提供镀金端子选项，以满足RoHS合规性要求。

　　后部可安装设计：能够通过厚度高达0.125英寸的面板安装，提供更多的安装灵活性。

　　定制选项

　　壳体材料：铝合金或不锈钢，提供多种表面处理选项，如镉镀、镍镀、黑色阳极氧化等。

　　绝缘体材料：30%玻璃填充液晶聚合物(LCP)或40%玻璃填充聚苯硫醚(PPS)，以提供优异的电气绝缘性能。

　　接触布局：提供从9到130个接触点的多种布局选项，以满足不同的连接需求。

　　接触类型：提供针(P)和插座(S)两种接触类型。

　　端接类型：紧凑板直角(CBR)，适用于空间受限的应用。

　　插孔柱选项：提供多种插孔柱选项，包括标准插孔柱和后面板安装插孔柱。

　　螺纹插入选项：提供螺纹插入选项，适用于需要额外稳定性的应用。

　　性能规格

　　电流额定值：3安培，适用于高电流应用。

　　绝缘电阻：至少5000兆欧姆，确保高安全性。

　　接触电阻：最大8毫欧姆，保证低信号损失。

　　工作温度范围：-55°C至+150°C，适用于极端温度环境。

　　冲击和振动：能够承受高达50g的冲击和20g的振动，适合用于移动或振动环境中。

　　安装和尺寸

　　安装孔直径：9-69接触点为0.096英寸，75-130接触点为0.125英寸，确保精确安装。

　　螺纹规格：9-69接触点为#2-56 UNC-2B螺纹，75-130接触点为#4-40 UNC-2B螺纹。

　　Glenair的Micro-D MWDM-CBR系列连接器以其卓越的性能和定制选项，为严苛的工业环境提供了可靠的连接解决方案。如果您对产品有进一步的兴趣或需要定制服务，请联系利来国国际网站创展。
