Norsat LNAKA10SP: 高性能单频Ka波段低噪声放大器

发布时间：2024-11-27 09:01:17 浏览：1364

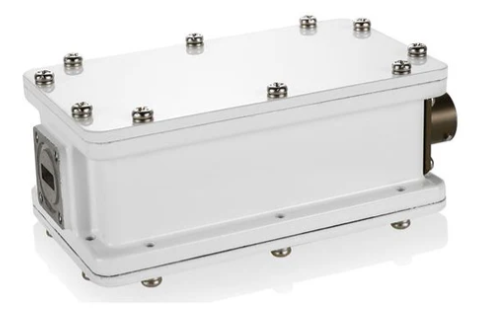

　　Norsat的LNAKA10SP是一款高性能的单频Ka波段低噪声放大器(LNA)，设计用于在Ka波段提供卓越的信号放大和低噪声特性。以下是该产品的关键特性和规格：

　　关键规格

　　波段：Ka波段

　　输入频率范围：17.20 - 18.20 GHz

　　噪声系数：1.5 dB

　　射频规格

　　转换增益：

　　- 最大：60 dB

　　- 最小：50 dB

　　- 典型：55 dB

　　增益平坦度：4 dB峰-峰值

　　增益波动(每36MHz)：1 dB峰-峰值

　　输入电压驻波比(VSWR)：2.2:1

　　输出1dB压缩点：+5 dBm

　　输出电压驻波比(VSWR)：2.2:1

　　电气规格

　　输入连接器：MS3112E10-6P

　　电源要求：+12至+24V直流电

　　接口规格

　　输入波导法兰：WR 42

　　环境规格

　　防护等级：IP 67

　　工作温度：-40至+60°C

　　物理规格

　　产品尺寸(长x宽x高)：60.0 x 45.0 x 103.6 mm

　　产品重量：0.45 kg

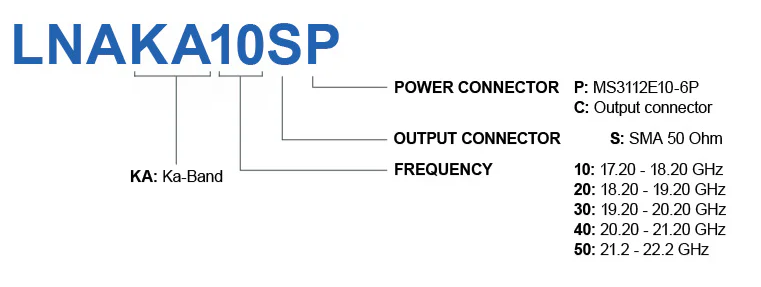

　　订购指南

　　相关型号：

　　LNAKA10SP 　　LNAKA20SP 　　LNAKA30SP 　　LNAKA40SP 　　LNAKA50SP 　　LNAKA10SC 　　LNAKA20SC 　　LNAKA30SC 　　LNAKA40SC 　　LNAKA50SC

　　LNAKA10SP低噪声放大器以其高转换增益、低噪声系数和宽输入频率范围，适用于各种卫星通信和雷达应用。其IP 67防护等级确保了在恶劣环境下的耐用性，而紧凑的尺寸和轻重量使其易于集成到各种系统中。这款LNA是为需要在Ka波段进行高效信号放大的高性能系统设计的理想的选择。
