Focus Microwaves MPT-3620多用途谐波调谐器

发布时间：2025-02-11 08:57:15 浏览：1130

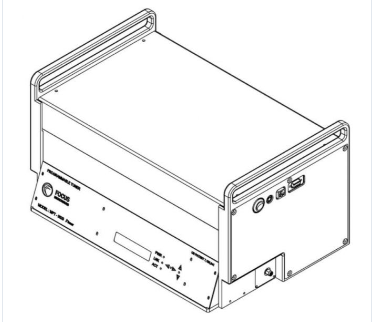

　　MPT-3620 是 Focus Microwaves的旗舰多用途谐波调谐器，频率范围为 2 GHz 至 36 GHz。该调谐器采用三种宽带探头，能够独立控制三个谐波频率的反射因子的幅度和相位。

　　技术规格

　　频率范围：2 GHz 至 36 GHz

　　最大功率：21 W

　　最大VSWR：75.9:1

　　连接器类型：2.92 mm

　　产品类型：谐波调谐器

　　应用领域

　　MPT-3620 调谐器广泛应用于以下领域：

　　高功率/高效率射频放大器设计：通过控制谐波阻抗，用户可以生成更稳健的晶体管行为模型，更好地理解设备在各种工作状态下的表现。

　　混合型(Hybrid)负载牵引测量：适用于混合主动系统，显著降低驱动高功率设备负载所需的功率。

　　噪声参数测量：用于测量噪声参数，帮助改进低噪声放大器的设计。

　　大信号模型(X参数)提取：用于提取大信号模型，支持复杂的射频和微波设备测试。

　　脉冲I-V/RF测试：适用于脉冲测试，帮助评估设备在脉冲条件下的性能。

　　直流、S参数测试及TRL校准：用于基本的直流和S参数测试，以及传输线校准。

　　优势

　　高精度控制：能够以 >40 dB 的精度控制谐波阻抗，确保精确的负载匹配。

　　多功能性：支持基波和多个谐波频率的独立控制，适用于多种复杂的射频测试场景。

　　高反射能力：支持高达 75.9:1 的 VSWR，适用于高反射应用。
