Winchester 2.4mm 射频微波连接器

发布时间：2025-02-27 09:18:35     浏览：390

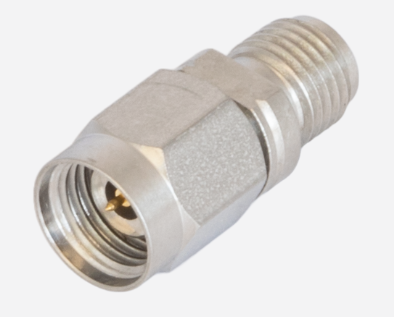

Winchester 2.4mm 射频微波连接器

　　Winchester 2.4mm 射频微波连接器是一款高性能的射频连接器，符合 RoHS 和 REACH 环保标准，适用于多种恶劣环境，广泛应用于航空、导弹、广播和医疗等领域。

　　应用场景：商用和军用航空，导弹系统，广播系统，医疗设备。

　　标准配置：插头/插座、2 孔法兰、4 孔法兰、隔板安装、板安装

　　技术规格

　　阻抗：50 欧姆

　　频率范围：DC 至 50 GHz

　　插入损耗：0.03×√f(GHz) dB(直通)、0.05×√f(GHz) dB(反射/衰减)

　　驻波比：最大 1.35:1

　　射频泄漏：>100 dB

　　工作温度：-65°C 至 +165°C

　　材料：外壳为不锈钢，触点为黄铜合金/铍铜(镀金或镀银)，绝缘体为 PTFE/PPO

　　耐用性：至少 500 次插拔

　　型号：

零件号描述频率
27-131-1000-422.4MM 插孔 4 孔法兰50 GHz
27-146-1000-40用于 .062 板的 2.4 MM插孔 PCB 支架50 GHz
26-000-1540-402.4 MM插头到 IW1401 电缆50 GHz
27-927-3100-412.4MM 插孔转 2.4MM 插孔 4 孔法兰50 GHz
26-922-0000-912.4 MM插头转 3.5 MM插头50 GHz
40-926-0000-70TNC 插头转 2.4MM 插头50 GHz
27-927-2040-902.4 MM插孔至 2.4 MM插孔50 GHz
53-927-0500-70N 插孔转 2.4MM NMD 插孔50 GHz
26-926-0000-402.4 MM插头转 2.4 MM插头适配器50 GHz
26-926-0500-402.4MM 插头 NMD 至 2.4MM 插头 NMD50 GHz
26-913-0000-902.4 MM插头转 SSMA 插孔50 GHz
27-921-0000-002.4 MM插孔转 SMA 插孔适配器50 GHz
52-927-0000-70N 插头转 2.4 MM插孔适配器50 GHz
59-927-0000-002.4mm 插孔转 SMPM 母头适配器50 GHz
27-922-0000-902.4 MM插孔转 3.5 MM插头适配器50 GHz
26-131-3015-402.4mm 插头插座 4 孔法兰座50 GHz
26-925-0000-902.4 MM插头转 2.9 MM插孔适配器50 GHz
41-927-0000-70TNC 插孔转 2.4MM 插孔50 GHz
27-130-1000-412.4MM 插孔 2 孔法兰安装50 GHz
26-920-0000-002.4 MM插头转 SMA 插头适配器50 GHz
26-000-1512-402.4 MM插头转 UT-120-TP-LL 电缆50 GHz
27-130-1000-402.4MM 插孔 2 孔法兰安装50 GHz
53-927-0000-70N 插孔转 2.4 MM插孔适配器50 GHz
26-131-1000-402.4MM 插头 4 孔法兰50 GHz
27-130-3010-402.4MM 插孔 2 孔法兰安装50 GHz
27-959-0000-002.4 MM插孔转 SMPM 插孔50 GHz
26-150-1500-402.4 MM插头火花塞50 GHz
27-130-1000-442.4MM 插孔 2 孔法兰安装50 GHz
TRU-112462.4mm（f） 转 SMA（f） 适配器50 GHz
26-000-1585-402.4 MM插头转 .085 S/R 电缆50 GHz
27-912-0000-902.4 MM插孔转 SSMA 插头50 GHz
27-922-1500-902.4MM 插孔 NMD 转 3.5MM 插头50 GHz
26-000-1610-402.4 MM插头转 160AF 电缆50 GHz
27-922-0000-91 EX-12.4 MM插孔转 3.5 MM插头50 GHz
27-020-1585-402.4 MM插孔 BLKD .085 S/R 电缆50 GHz
TRU-11255型2.4mm（阳头）至 2.4mm（阳头）适配器50 GHz
27-000-7099-002.4 MM插孔到 FLEXCO FC1 电缆50 GHz
27-150-1500-402.4 MM插孔火花塞（.012 针）50 GHz
TRU-12171 系列2.4mm（m） 至 2.4mm（f） Bkhd 适配器50 GHz
27-922-0000-922.4 MM插孔转 3.5 MM插头50 GHz
27-130-1500-402.4MM 插孔 2 孔法兰安装50 GHz
26-130-1000-402.4MM 插头 2 孔法兰安装50 GHz
26-000-1085-402.4 MM插头转 .085 S/R 电缆50 GHz
27-131-1000-432.4MM 插孔 4 孔法兰50 GHz
27-146-1000-45用于 .040 板的 2.4 MM插孔 PCB 支架50 GHz
27-130-1500-412.4MM 插孔 2 孔法兰安装50 GHz
26-923-0000-902.4 MM插头转 3.5 MM插孔适配器50 GHz
27-000-1585-402.4 MM插孔至 .085 S/R 电缆50 GHz
27-923-0000-912.4 MM插孔至 3.5 MM插孔50 GHz
52-926-0000-70N 插头转 2.4MM 插头适配器50 GHz
26-923-0000-912.4 MM插头转 3.5 MM插孔50 GHz
26-000-1085-422.4 MM插头转 .085 S/R 电缆50 GHz
27-927-3100-402.4MM 插孔转 2.4MM 插孔 4 孔法兰50 GHz
26-000-1008-402.4 MM插头转 .085 S/R LL 电缆50 GHz
93-926-0000-707MM 至 2.4MM 插头适配器50 GHz
TRU-112562.4mm（m） 转 SMA（f） 适配器50 GHz
27-923-0000-902.4 MM插孔转 3.5 MM插孔适配器50 GHz
27-927-2000-412.4 MM插孔转 2.4 MM插孔 BLKD50 GHz
27-131-1000-402.4MM 插孔 4 孔法兰50 GHz
26-000-1041-402.4 MM插头转 .141 S/R 电缆50 GHz
26-000-1047-402.4 MM插头转 .047 S/R 电缆50 GHz
26-912-0000-902.4 MM插头转 SSMA 插头50 GHz
TRU-11245 系列2.4mm（f） 至 2.4mm（m） 适配器50 GHz
27-131-3010-412.4MM 插孔 4 孔法兰安装50 GHz
26-927-1500-402.4MM 插头 NMD 转 2.4MM 插孔 NMD50 GHz
26-927-0000-402.4 MM插头转 2.4 MM插孔适配器50 GHz
53-926-0000-70N 插孔转 2.4 MM插头适配器50 GHz
26-922-0000-902.4 MM插头转 3.5 MM插头适配器50 GHz
27-130-1000-432.4MM 插孔 2 孔法兰安装50 GHz
58-927-0012-002.4mm 插孔转 SMPM 全棘爪公头50 GHz
26-000-0629-402.4 MM插头转 UT-031-LL S/R 电缆50 GHz
27-000-1562-012.4 MM插孔到 LABFLEX-160 电缆50 GHz
26-000-1618-402.4 MM插头转 LL160 电缆50 GHz
26-000-1547-802.4 MM插头转 .047 S/R 电缆50 GHz
27-131-1000-462.4MM 插孔 4 孔法兰安装50 GHz
27-146-1000-412.4MM 插孔 PCB 安装 .062 板50 GHz
26-000-1008-422.4 MM插头转 .085 LL 电缆50 GHz
27-131-3010-402.4MM 插孔 4 孔法兰安装50 GHz
27-927-2010-402.4 MM插孔转 2.4 MM插孔 R/A50 GHz
29-000-7099-002.4 MM插孔 NMD 到 FLEXCO FC1 电缆50 GHz
TRU-11244 系列2.4mm（f） 至 2.4mm（f） 适配器50 GHz
26-130-3010-402.4MM 插头 2 孔法兰安装50 GHz
26-041-1562-412.4 MM插头 R/A 到 LABFLEX 160 电缆50 GHz
27-927-2000-402.4 MM插孔转 2.4 MM插孔 BLKD50 GHz
26-921-0000-002.4 MM插头转 SMA 插孔适配器50 GHz
26-400-0000-002.4MM 插头短路端接50 GHz
40-927-0000-70TNC 插头转 2.4 MM插孔50 GHz
93-927-0000-707MM 至 2.4MM 插孔适配器50 GHz
27-920-0000-002.4MM 插孔转 SMA 插头适配器50 GHz
26-000-7099-002.4 MM插头到 FLEXCO FC1 电缆50 GHz
26-923-1500-902.4MM 插头 NMD 转 3.5MM 插孔50 GHz
27-000-1511-402.4mm 插孔到 Semflex HP120 电缆焊接50 GHz
27-927-2000-422.4 MM插孔转 2.4 MM插孔 BLKD50 GHz
26-959-0000-002.4 MM插头转 SMPM 插孔50 GHz
26-000-1085-012.4MM 插头转 .085 S/R 电缆，无 O CONT50 GHz
27-922-0000-912.4 MM插孔转 3.5 MM插头50 GHz
26-927-2010-412.4 MM插头转 2.4 MM插孔 R/A50 GHz
27-130-1000-422.4MM 插孔 2 孔法兰安装50 GHz
26-131-1000-412.4MM 插头 4 孔法兰50 GHz
27-147-1000-402.4MM 插孔 2 孔法兰安装50 GHz
27-927-0000-402.4 MM插孔至 2.4 MM插孔50 GHz
26-400-0000-012.4MM 插头短路端接50 GHz
27-958-0000-002.4 MM插孔转 SMPM 插头50 GHz
26-131-3010-402.4MM 插头 4 孔法兰安装50 GHz
26-926-2010-402.4 MM插头转 2.4 MM插头 R/A50 GHz
26-927-2010-402.4 MM插头转 2.4 MM插孔 R/A50 GHz
