MC30,MC100P,MC150N,MC200P:Gamma High Voltage微型高压电源模块
发布时间:2025-03-17 09:17:40 浏览:1089

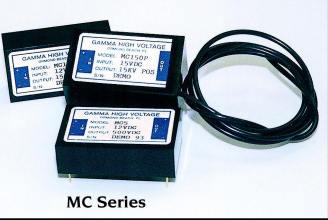

Series MC 是 Gamma High Voltage 推出的微型高压电源模块系列,广泛应用于医疗电子、光电倍增管、离子化室、盖革计数管等领域。其设计紧凑,适合安装在空间受限的设备中,同时具备高输出电压和低纹波特性。
型号
型号 | 输入电压范围 (VDC) | 输出电压范围 (VDC) | 输入电流 (mA) | 输出电流 (mA) |
MC5 | 1.75V 至 12V | 50V 至 500V | 400 | 6 |
MC15 | 1.75V 至 12V | 150V 至 1.5KV | 400 | 2 |

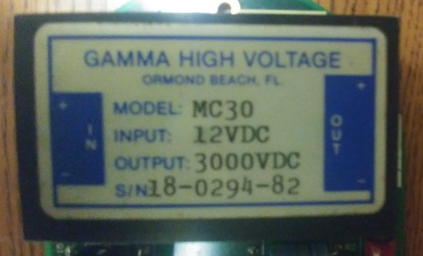

MC30 | 1.75V 至 12V | 300V 至 3KV | 400 | 1 |
MC50 | 1.75V 至 12V | 500V 至 5KV | 400 | 0.2 |
MC100P | 1.75V 至 12V | 1KV 至 10KV | 400 | 0.2 |
MC100N | 1.75V 至 12V | 1KV 至 10KV | 400 | 0.2 |
MC150P | 1.75V 至 15V | 1.5KV 至 15KV | 300 | 0.16 |
MC150N | 1.75V 至 15V | 1.5KV 至 15KV | 300 | 0.16 |
MC200P | 3.5V 至 24V | 2KV 至 20KV | 375 | 0.15 |
MC200N | 3.5V 至 24V | 2KV 至 20KV | 375 | 0.15 |
电气特性
输入电压范围:
1.75V 至 12VDC(适用于 10kV 以下型号)。
15VDC(适用于 15kV 型号)。
24VDC(适用于 20kV 型号)。
输出电压范围:50V 至 20kV,具体型号覆盖不同电压范围。
最大输出功率:3瓦。
纹波:典型值为 1% 峰-峰值。
物理特性
尺寸:1.5” x 2.5” x 0.75”(5kV以下),1.5” x 2.5” x 1.5”(10kV、15kV和20kV)。
体积:2.8立方英寸(5kV以下),5.6立方英寸(10kV、15kV和20kV)。
重量:4盎司(5kV以下),7盎司(10kV、15kV和20kV)。
应用领域
Series MC 适用于多种领域,包括:
医疗电子设备。
光电倍增管。
离子化室。
盖革计数管。
