RFCI SMD环行器循环器S、C波段5G通信应用
发布时间：2025-03-27 13:55:29 浏览：1366
产品概述

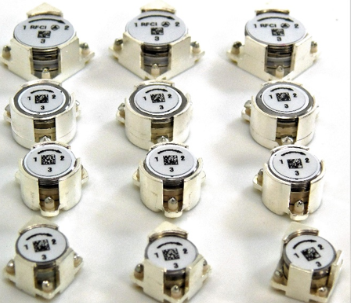

名称：SMD(表面贴装)环形器
制造商：RF Circulator Isolator, Inc.
用途：用于商业通信系统，特别是5G无线基础设施和S、C波段的高性能线性功率放大器。
封装尺寸：提供多种尺寸，包括14.5mm、11mm、9.80mm圆形封装和12.7mm、9.0mm方形D封装。
型号参数
| SMD 环行器 – 14.5mm [0.570“] 圆形封装尺寸 |
| 零件编号 | 频率范围 | Insertion Loss | 隔离 | 回波损耗 | 正向功率 P/CW | 转速功率 | 工作温度 | 包装外形 |
| RFCR5816 | 3100 | 3300 | 0.25/0.30 | 23/20 | 23/20 | 500/100 | 80 | -40 至 +85°C | SM-02 系列 |
| RFCR5804 | 3200 | 3400 | 0.25/0.30 | 23/20 | 23/20 | 500/100 | 80 | -40 至 +85°C | SM-02 系列 |
| RFCR5803 | 3480 | 3600 | 0.25/0.35 | 23/20 | 23/20 | 500/50 | 50 | -40 至 +85°C | SM-02 系列 |
| SMD 环行器 -11mm [0.430“] 圆形封装尺寸 |
| 零件编号 | 频率范围 | Insertion Loss | 隔离 | 回波损耗 | 正向功率 P/CW | 转速功率 | 工作温度 | 包装外形 |
| RFCR5824 | 3100 | 3300 | 0.25/0.30 | 22/20 | 22/20 | 500/30 | 30 | -40 至 +85°C | SM-06 型 |
| RFCR5825 | 3200 | 3400 | 0.25/0.30 | 22/20 | 22/20 | 500/30 | 30 | -40 至 +85°C | SM-06 型 |
| RFCR5830 | 3400 | 3700 | 0.30/0.35 | 20/18 | 20/18 | 500/30 | 30 | -40 至 +85°C | SM-06 型 |
| RFCR5827 | 3400 | 3600 | 0.25/0.30 | 22/20 | 22/20 | 500/30 | 30 | -40 至 +85°C | SM-06 型 |
| RFCR5828 | 3500 | 3700 | 0.25/0.30 | 22/20 | 22/20 | 500/30 | 30 | -40 至 +85°C | SM-06 型 |
| RFCR5829 | 3600 | 3800 | 0.30/0.35 | 22/20 | 22/20 | 500/30 | 30 | -40 至 +85°C | SM-06 型 |
| RFCR5907 | 4200 | 4400 | <0.30/0.30 | 22/20 | 22/20 | 500/30 | 30 | -40 至 +85°C | SM-06 型 |
| RFCR5908 | 4400 | 5000 | <0.30/0.30 | 22/20 | 22/20 | 500/30 | 30 | -40 至 +85°C | SM-06 型 |
| RFCR5909 | 5150 | 5920 | <0.50/0.50 | >20/20 | >20/20 | 500/20 | 10 | -40 至 +85°C | SM-06 型 |
| RFCR5910 | 5600 | 6100 | 0.40/0.50 | >20/20 | >20/20 | 500/20 | 10 | -40 至 +85°C | SM-06 型 |
| SMD 环行器 – 9.80mm [0.390“] 圆形封装尺寸 |
| 零件编号 | 频率范围 | Insertion Loss | 隔离 | 回波损耗 | 正向功率 P/CW | 转速功率 | 工作温度 | 包装外形 |
| 低 | 高 | Room/OT | Room/OT | Room/OT | Max. | Max. | (?C) |
|
| RFCR5837 | 3400 | 3700 | 0.30/0.35 | 21/18 | 21/18 | 500/20 | 20 | -40 至 +85°C | SM-07 型 |
| RFCR5832 | 3400 | 3600 | 0.25/0.30 | 25/23 | 25/23 | 500/20 | 20 | -40 至 +85°C | SM-07 型 |
| RFCR5838 | 3600 | 3800 | 0.30/0.35 | 21/18 | 21/18 | 500/20 | 20 | -40 至 +85°C | SM-07 型 |
| RFCR5912 | 4400 | 5000 | <0.50/0.50 | >20/20 | >20/20 | 500/20 | 20 | -40 至 +85°C | SM-07 型 |
| RFCR5917 | 4400 | 4800 | 0.30/0.35 | 21/18 | 21/18 | 500/20 | 20 | -40 至 +85°C | SM-07 型 |
| RFCR5918 | 4600 | 5000 | 0.30/0.35 | 21/18 | 21/18 | 500/20 | 20 | -40 至 +85°C | SM-07 型 |
| SMD 环行器 – 12.7mm [0.500“] 方形 D 封装尺寸 |
| 零件编号 | 频率范围 | Insertion Loss | 隔离 | 回波损耗 | 正向功率 P/CW | 转速功率 | 工作温度 | 包装外形 |
| 低 | 高 | Room/OT | Room/OT | Room/OT | Max. | Max. | (?C) |
|
| RFCR5839D | 3100 | 3550 | 0.30/0.35 | 20/18 | 20/18 | 500/30 | 30 | -40 至 +85°C | SM-04 系列 |
| RFCR5840D | 3300 | 3600 | 0.30/0.35 | 20/19 | 20/19 | 500/30 | 30 | -40 至 +85°C | SM-04 系列 |
| RFCR5834D | 3500 | 3700 | <0.30/0.30 | 23/20 | 23/20 | 500/30 | 30 | -40 至 +85°C | SM-04 系列 |
| RFCR5841D | 3400 | 3800 | 0.30/0.35 | 20/18 | 20/18 | 500/30 | 30 | -40 至 +85°C | SM-04 系列 |
| RFCR5842D | 3600 | 4200 | 0.35/0.40 | 20/18 | 20/18 | 500/30 | 30 | -40 至 +85°C | SM-04 系列 |
| RFCR5919D | 4400 | 5000 | <0.30/0.30 | 23/20 | 23/20 | 500/30 | 30 | -40 至 +85°C | SM-04 系列 |
| SMD 环行器 – 9.0mm [0.350“] 方形 D 封装尺寸 |
| 零件编号 | 频率范围 | Insertion Loss | 隔离 | 回波损耗 | 正向功率 P/CW | 转速功率 | 工作温度 | 包装外形 |
| 低 | 高 | Room/OT | Room/OT | Room/OT | Max. | Max. | (?C) |
|
| RFCR5835D | 3400 | 3700 | 0.30/0.35 | 21/18 | 21/18 | 500/20 | 20 | -40 至 +85°C | SM-05 系列 |
| RFCR5836D | 3600 | 3800 | 0.30/0.35 | 21/18 | 21/18 | 500/20 | 20 | -40 至 +85°C | SM-05 系列 |
| RFCR5915D | 4400 | 4800 | 0.30/0.35 | 21/18 | 21/18 | 500/20 | 20 | -40 至 +85°C | SM-05 系列 |
| RFCR5916D | 4600 | 5000 | 0.30/0.35 | 21/18 | 21/18 | 500/20 | 20 | -40 至 +85°C | SM-05 系列 |
RFCI是一家专业生产射频(RF)环行器和隔离器的公司，产品覆盖了从50 MHz到20 GHz的频率范围，广泛应用于通信和无线基础设施。深圳市利来国国际网站创展科技有限公司优势代理销售RFCI产品，欢迎咨询了解。
