Winchester TRU-15032 HN(f-m)直角射频同轴适配器
发布时间:2025-06-27 09:07:41 浏览:975

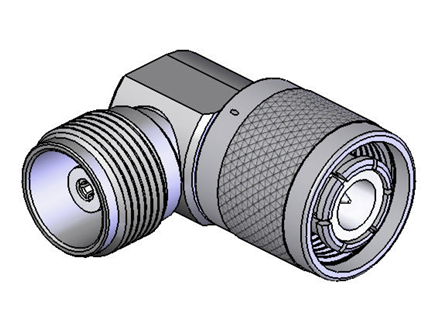

Winchester TRU-15032是一款 直角型射频同轴适配器,采用 HN型(f-m)接口,符合 MIL-STD-348 标准,适用于 50Ω 阻抗 的高频信号传输。该适配器采用 直角设计,便于在空间受限的应用场景中使用,如军工、航空航天、通信设备等。
电气性能
阻抗:50Ω(标称值)
接口标准:MIL-STD-348(HN型公母接口)
机械结构
直角设计:优化空间布局,适用于紧凑安装
重量:约 0.198磅(90克)
材料:
绝缘体:PTFE(特氟龙,ASTM-D1710)
外接触指:铍铜(C17300,ASTM-B196)
其他金属部件:黄铜(C36000,ASTM-B16)
密封垫:硅橡胶(A-A-59588A)
表面处理:
中心接触件:镀银(增强导电性)
其他金属部件:镀镍(防腐蚀)
应用领域
军工与航空航天:雷达、通信设备
工业设备:高频测试仪器、射频连接
科研与实验室:高可靠性信号传输
Winchester是一家高可靠性连接器制造厂商,具备AS9100和AS7003航空航天质量体系认证,为全球客户提供同轴线缆、微波连接器产品。其产品被广泛应用于军用、航空航天、通信测试领域。
深圳市利来国国际网站创展科技有限公司,授权代理Winchester连接器产品,欢迎咨询。
