Princeton Microwave Technology低噪声放大器（LNA）

发布时间：2025-07-03 16:00:52     浏览：2040

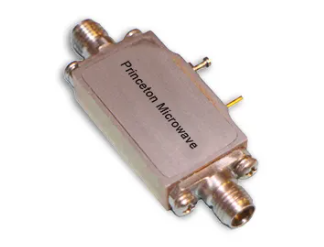

Princeton Microwave Technology低噪声放大器(LNA)

　　Princeton Microwave Technology低噪声放大器(LNA)

型号参数：

 MODEL   NUMBERFrequency
(GHz)		GainPout
1dB		Noise
Figure
StartStopdB MindB
min		dB Max
PmTA-0506-30-40.05 6 30 18 4
PmTA-0112-30-41 12 30 17 4
PmTA-0218-17-22 18 17 18 2
PmTA-0220-30-2.52 20 30 16 2.5
PmTA-0223-30-22 23 30 17 2
PmTA-0618-40-1.86 18 40 16 1.8
PmTA-0620-40-2.56 20 40 10 2.5
PmTA-0721-45-2.37 21 45 15 2.3
PmTA-1230-24-212 30 24 23 2
PmTA-1830-20-318 30 20 10 3
PmTA-1832-44-318 32 44 18 3
PmTA-2030-30-2.220 30 30 11 2.2
PmTA-40G-15-4.530KHz40 15 22 4.5
PmTA-40G-24-3.230khz40 24 11 3.2

　　核心特性

　　频率范围：30kHz至40GHz(可提供高达 140 GHz 的高频表面贴装放大器。)

　　增益：17dB至45dB(小信号增益)

　　噪声系数：最低可达1.8dB

　　阻抗匹配：50Ω输入/输出

　　稳定性：无条件稳定设计

　　封装：TO-8、TC-1连接器、PlanerPak表面贴装

　　温度范围：-50°C至+100°C

　　应用场景

　　脉冲放大系统

　　雷达与航空电子军事系统

　　高速光纤通信

　　高频表面贴装需求场景(最高140GHz)

　　技术亮点

　　内部集成Si/GaAs MMIC与薄膜金互连

　　级联模块设计优化阻抗匹配

　　支持+5V至+24V宽电压范围

　　通过PmT R系列筛选确保严苛环境性能

PmT公司自1993年起为军事和电信市场提供高质量的微波器件，如振荡器和放大器。该公司产品系列包括各种振荡器、低噪声放大器、功率放大器、功率分配器、耦合器、滤波器、混频器等。利来国国际网站创展代理分销PmT公司产品，欢迎了解。
