Norsat ATOMSKU016S1 20W Ku波段BUC/SSPA

发布时间：2025-08-14 09:04:44 浏览：1466

　　Norsat 的ATOMSKU016S1是一款卫星通信放大器系统，频率为 14 至 14.5 GHz，饱和功率为 20 W，P1dB 16 W，小信号增益为 60 dB(线性增益)，功率为 42.04 dBm。

　　频率覆盖

　　标准频段：14.0–14.5 GHz(可扩展至13.75–14.5 GHz选配)

　　中频输入：950–1450 MHz(标准)/950–1700 MHz(扩展)

　　本振频率：13.05 GHz(标准)/12.80 GHz(扩展)

　　相位噪声：低至-102 dBc/Hz@1MHz(满足高灵敏度通信需求)

　　功率性能

　　饱和输出(Psat)：20W(44 dBm)

　　1dB压缩点(P1dB)：16W(42 dBm)

　　增益特性：

　　线性增益≥60 dB

　　增益平坦度：≤6 dB(全频段)/≤2 dB(40MHz带宽)

　　接口与防护

　　电源输入：+18V至+56V宽压DC(通过MIL-26482军用级4针连接器)

　　射频接口：

　　输入：N型防水接头(50Ω)

　　输出：WR-75波导槽(兼容高功率传输)

　　监控接口：RS-485/RS-232双协议，支持远程配置

　　结构特性

　　尺寸：164×91×181 mm(紧凑型设计，适配移动站部署)

　　散热方案：内置风扇+可选外置基板散热(适应极端环境)

　　温度范围：

　　工作：-40°C至+60°C(北极/沙漠场景可用)

　　存储：-50°C至+80°C

　　湿度：100%冷凝防护(IP67等效)

　　电磁兼容：可选MIL-STD-461认证EMI滤波器

　　典型应用场景

　　卫星通信：VSAT地面站、应急通信车

　　军事用途：野战移动终端(符合MIL-STD-1275D浪涌防护)

　　广播传输：高清视频上行链路(低相位噪声保障信号纯净度)

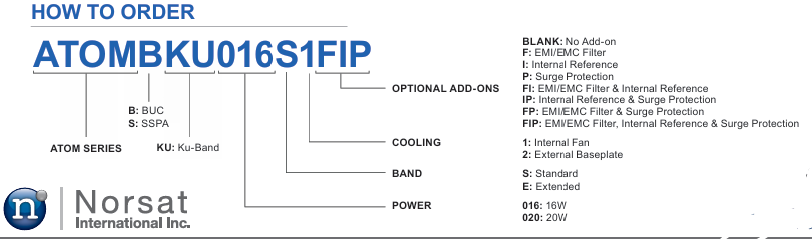

　　订购指南：

Norsat ATOMSKU016S1订购指南

Norsat公司是通信解决方案的提供商，公司的产品线包括微波组件、便携式卫星系统、海上解决方案、远程网络解决方案以及设备融资，Norsat的产品和解决方案广泛应用于政府、军队、交通、资源和海洋产业等多个领域。深圳市利来国国际网站创展科技有限公司，优势代理销售Norsat产品，欢迎咨询。
