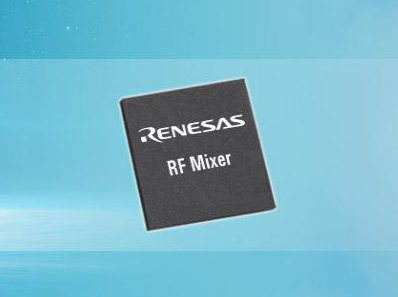

Renesas射频混频器

发布时间：2022-07-15 17:13:31 浏览：831

Renesas射频混频器系列产品采用 Zero-Distortion? 专利技术极大地提高了接收器在所需信噪比（SNR）下可以承受的最大信号电平（IM3音调）。这些设备可以扩展，以便可以在各种模式下工作，显著降低功耗，同时仍保持高线性度

与类似的竞争混频器相比，它可以将三阶互调（IM3）失真降低高达20 dB（90%）

在存在相邻信道干扰的情况下提高未充分利用的频谱的覆盖率

通过最小化对射频增益控制的需求简化射频前端和软件设计

Renesas提供了具有出色带外杂散特性的有源混频器，这可以减少对前端滤波器的要求。RF和lo端子与巴伦内部集成，支持50欧姆的单个端子。中频端口配置为差分200欧姆，以驱动ADC前端滤波器，具有低偶数阶失真。这些解决方案可用于双混频器和单混频器配置

2 x 2和3 x 3阶杂散：由于这些带内杂散无法滤除，射频混频器必须提供系统所需的抑制系统。Renesas射频混频器系列产品为这些关键杂散提供了极高的抑制（大于70 dB）

强大的断电模式：Renesas的有源混频器可以在200纳秒内完全打开和关闭，是TDD系统的理想选择。此外，在关闭状态下，Lo端口的阻抗几乎不变，降低了频率牵引的可能性

可扩展性：除了具有多种操作模式外，所有Renesas混频器都包括外部电阻选择，以进一步降低功耗，而不影响线性。应用说明可在产品页面上获得，该页面描述了如何在保持OIP3大于32dBm的同时进一步降低电流。浏览下表中的Renesas单混音器和双混音器组合。

Renesas（Renesas）电子初始成立于日本，Renesas主要以MPU、接口电路、电源管理、光电子以及航天应用产品为特色。Renesas提供专业可靠和创新的嵌入式设计和完整的半导体解决方案，旨在通过使用其产品的数十亿连接智能设备来改善人们的工作和生活方式。Renesas是微控制器的领先供应商，也是世界上模拟电源设备和SoC产品的领先供应商。Renesas电子公司为汽车、工业、基础设施和物联网应用提供全面的解决方案。

深圳市利来国国际网站创展科技有限公司，优势代理分销Renesas产品线，部分系列常备现货。

详情了解Renesas请点击：http : /public/brand/59.html

Product ID	Product Title	Channels (#)	Input Freq (MHz)	Output Freq Range (MHz)	Supply Voltage (V)	Lead Count (#)	LO Injection Side	Output IP3 (dBm)	Gain (dB)
F1100	RF to IF Dual Downconverting Mixer	2	650 - 1000	150 - 450	4.75 - 5.25	36	High	41	9
F1102	Dual 400-1000 MHz RF to IF Mixer	2	400 - 1000	20 - 300	4.75 - 5.25	0, 36	High or Low	43	9
F1130	Dual Path RF to IF Mixer - 400MHz to 1100MHz	2	400 - 1100	25 - 400	4.75 - 5.25	48	High or Low	36
F1150	Dual RF to IF Downconverting Mixer	2	1700 - 2200	50 - 450	4.75 - 5.25	36	High	40	8.5
F1152	Dual RF to IF Downconverting Mixer	2	1400 - 2200	50 - 350	4.75 - 5.25	36	Low	42	8.5
F1162	Dual RF to IF Downconverting Mixer for LTE	2	2300 - 2700	50 - 500	4.75 - 5.25	36	High or Low	43	9
F1178	Dual 3300 - 3800 MHz RF to IF Mixer	2	3300 - 3800	20 - 550	4.75 - 5.25	36	High or Low	39	9
F1180	Dual Path RF to IF Mixer - 1400MHz to 2700MHz	2	1400 - 2700	25 - 400	4.75 - 5.25	48	High or Low	35
F1192B	VersaMixer? Wideband / Low-Power Dual Channel	2	400 - 3800	50 - 600	3.15 - 3.45	24	High or Low	35	2, 5, 8, 11
F1701	Ultra-linear Single-channel Mixer for Rx Applications	1	600 - 1060	70 - 300	4.75 - 5.25	20	High or Low	43	12
F1751	Ultra-linear Single-channel Mixer for Rx Applications	1	1400 - 2500	50 - 500	4.75 - 5.25	20	High or Low	44	12
F1763	Ultra-linear Single-channel Mixer for Rx Applications	1	2000 - 2900	50 - 500	4.75 - 5.25	20	High or Low	42	12
F1792	VersaMixer? Wideband / Low-Power Single Channel	1	400 - 3800	50 - 600	3.15 - 3.45	24	High or Low	35	2, 5, 8, 11
