Bird射频水冷式射频终端

发布时间：2022-07-18 17:02:37     浏览：848

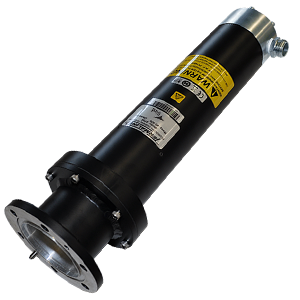

Bird射频水冷式射频终端8765射频负载制定为紧凑型、低VSWR和无辐射终端，主要用于高功率发射装置/光纤传输操作系统。Bird射频水冷式射频终端8765几乎不形成环境热能，使组装空间较小且便捷，在任意区域。射频功率在中空电阻膜负载电阻器中转化为热能，并同时被流经它的水吸附。

特征

当热能需要有效地从该区域转移时，宽带水冷负载适用于长时间射频消退；

3-1/8EIA法兰容许线接全40kW高至900MHz；

需要高至每分钟10加仑（38升）的流量；

Bird 射频为全球客户提供快捷简便的RF测试工具，广泛应用于通信、医疗、军用和半导体测试市场。深圳市利来国国际网站创展科技有限公司，授权销售Bird产品，欢迎咨询。

详情了解Bird射频请点击：/brand/73.html


产品规格：

编号

8765

项目名

40 kW，水冷终端

额定功率

40 千瓦连续

频率范围和驻波比

最大 1.1 1 kHz - 900 MHz（直流用于连续性检查）

冷却液

饮用水

水温范围

+5 至 +60°C

水流量

在 5 °C 时为 8 加仑/分钟，在 60 °C 时为 10 gpm（在 5 °C 时为 30.4 升/分钟，在 60 °C 时为 38 lpm）

水线

1/2" FPT 或 3/4" 软管

连接器

3-1/8" EIA 法兰

输入法兰直径

5-3/16" 直径（132 毫米）

方面

19-1/2" 长 x 3-1/2" 直径。
495 x 90 毫米
