M17/151-00002半刚性同轴电缆EZ Form

发布时间：2024-07-31 09:31:31     浏览：1152

M17/151-00002半刚性同轴电缆EZ Form

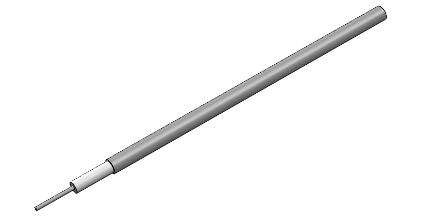

　　M17/151-00002半刚性同轴电缆是由EZ Form Cable公司生产的一款高性能电缆，专为满足高频率和高屏蔽要求的应用场合设计。以下是该产品的详细介绍：

　　产品特点

　　产品名称：.047" Coaxial Cable - 50Ω MIL-DTL-17 Tin-Plated Copper

　　型号：M17/151-00002

　　导体：采用SPCW(银镀镀青铜)中心导体，镀锡铜外导体，PTFE(聚四氟乙烯)介质，标称阻抗为50Ω。

　　详细参数

　　尺寸

　　中心导体直径：0.0113 英寸

　　介质直径：0.0370 英寸

　　外导体直径：0.0470 英寸

　　材料

　　中心导体材料：SPCW(银镀镀青铜)

　　介质材料：PTFE(聚四氟乙烯)

　　外导体材料：铜

　　外导体镀层材料：锡

　　RoHS合规：是

　　机械特性

　　最低工作温度：-40°C

　　最高工作温度：+100°C

　　最小弯曲半径：0.125 英寸

　　重量：0.48 磅/100英尺

　　电气特性

　　标称阻抗：50.0 Ω

　　阻抗公差：±2.5Ω

　　传播速度：69.50%

　　屏蔽效能：>165 dB

　　耐压：2000 VRMS @ 60 Hz

　　连续工作电压：1000 VRMS

　　最大工作频率：20 GHz

　　衰减特性 (dB/100英尺)

　　0.5 GHz：28 dB

　　1.0 GHz：40 dB

　　3.0 GHz：70 dB

　　5.0 GHz：90 dB

　　10.0 GHz：130 dB

　　20.0 GHz：190 dB

　　功率 (W @ 20°C MAX)

　　0.5 GHz：45 W

　　1.0 GHz：32 W

　　3.0 GHz：18 W

　　5.0 GHz：13 W

　　10.0 GHz：9 W

　　20.0 GHz：6.5 W

　　M17/151-00002半刚性同轴电缆以其优质的材料和设计，确保了在高频率下的低衰减和高屏蔽效能，适用于雷达、通信系统、测试设备等多种高要求场合。其RoHS合规性也确保了产品的环保特性。
